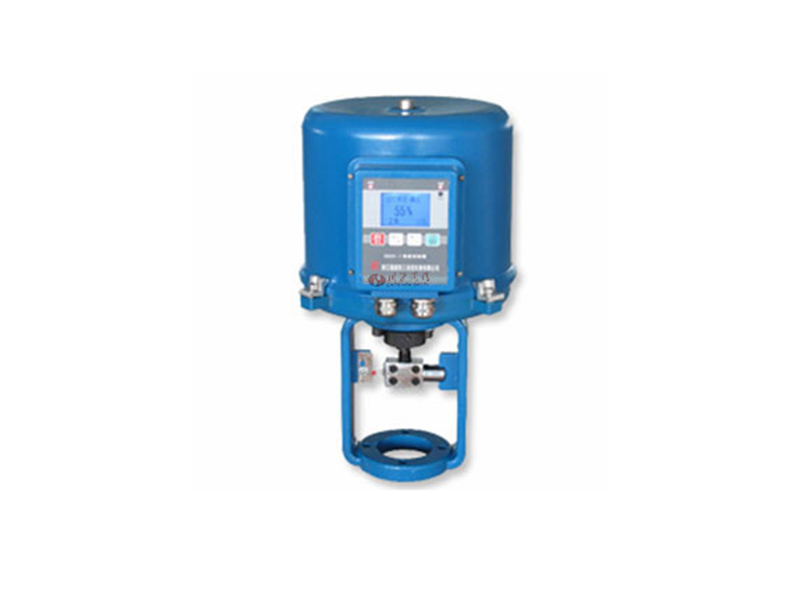

智能一体化执行器

3820系列直行程电子式电动执行器有以AC220V单相电源(※注:AC220V单相电源执行器型号为3820–I)及AC380V三相电源(※注:AC380V三相电源执行器型号为3820–II)为驱动电源的机型。本新型执行器接受来自调节器控制信号（DC4/0~20mA、DC2/0~10mA、DC1/0~5V、DC2/0~10V、开关触点信号或RS485总线信号），实现预定直线往复运动。本系列执行器被用作调节阀的执行机构时，具备了调节阀本身所要求的各种动作变换功能及手动操作功能。因此被广泛应用于发电、冶金、石化、轻工及环保等工业部门。

382智能一体化执行器 技术参数

控制精度

1.1 基本误差：±1%；回差：≤1%；死区：0.2%～9.9%（可任意设定）。

1.2. 供电电源： a) AC220V±10%.50Hz；b) AC380V±10%.50Hz。

1.3. 耗电功率（额定负载时）：

规格A型执行器 50VA

规格B型执行器 150VA

规格C型执行器 220VA

1.4. 输入信号形式：

a) 电流输入:(1)4～20mA /0～20mA, 输入阻抗250Ω；(2)2～10mA/0～10mA，输入阻抗500Ω。

b) 电压输入:(1)1～5V/0～5V，输入阻抗≥18kΩ； (2)2～10V/0～10V，输入阻抗≥36kΩ。

c) 开关量。

d) 数字量:10位数字信号从RS485总线输入。

1.5. 模拟量输入A/D转换位数：10位。

1.6. 阀位反馈信号：4～20mA；0～20mA，大负载阻抗1kΩ。

1.7. 阀位反馈信号D/A转换数字量位数：10位。

1.8. 堵转保护响应时间：1～9 S（可任意设定）。

1.9. 报警继电器触点容量：250VAC / 28VDC，1A。

1.10. 绝缘电阻：电源端子与外壳之间≥50MΩ(环境温度:15～35℃,相对湿度≤75%）。

1.11. 绝缘强度：电源端子与外壳之间，供电电源为220V时，1500V，50Hz；供电电源为380V时，2000V，50Hz (环境温度:15～35℃,相对湿度≤75%）。

1.12. 工作行程调整范围

"零点"： ±25%；

"行程"：20%~100 %。

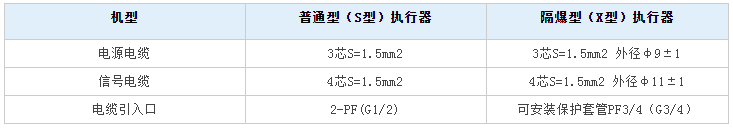

1.13. 外部配线

输入、输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。

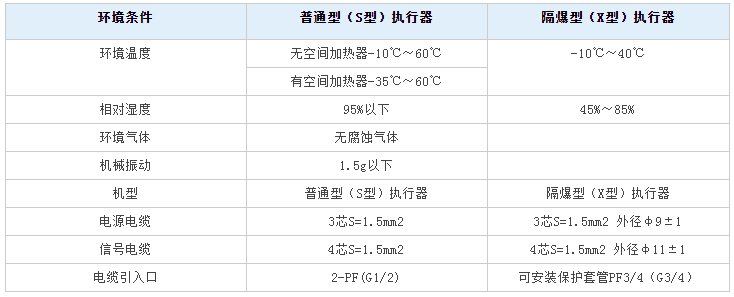

382智能一体化执行器 环境条件

382智能一体化执行器 保护等级

IP55。隔爆等级Exd Ⅱ BT4。

过载保护

规格A、B型执行器可任选，规格C型执行器必配。

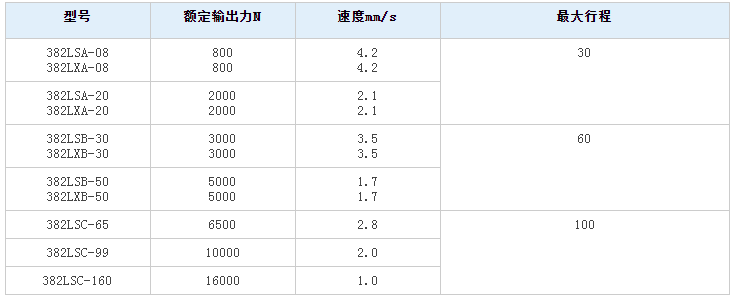

382智能一体化执行器 选型参数
