气动V型调节球阀

V型调节球阀是球阀的一种，它的关闭件是半球体上开有V字型开口，V型开口具有锋利的刃口，在球体回转过程中，关闭件之间有擦拭作用，对介质具有强有力的切断力，球体的v型开口与阀座流道形成一个扇形区域，在回转过程中可改变流道截面积，形成对介质的调节，它是一种角回转的调节阀，其密封性能与普通球阀相同，使它同时具备调节和开关两种功能，与气动或电动执行器配套，广泛使用于工业过程自控系统中。

■ 产品特点

1、阀体：采用一片式阀体设计，对夹式和法兰式V型球阀体都是整体侧装结构，结构刚性强，不易引起变形和外泄；

2、阀杆：外圆采用精磨技术，与填料之间的配合磨擦系数小，阀杆与阀芯采用花键连接，具有对中性好，承载扭矩大，花键连接有效消除了阀杆与阀芯之间的配合间隙，提髙了阀门调节精度；

3、自润滑轴承：上下阀杆采用自润滑固定，具有回转精度高和转动稳定性好，使阀门运转更加顺畅；

4、密封座盖：侧装式密封座盖设计，使阀门维修更加方便；

5、V型阀芯：设计成带特殊形状的V形切口，使阀门具有近似等百分比的流量特性，带切口的球面与阀座之间有剪切作用，能够切断及刮除含纤维介质、高粘度介质、含固体颗粒的流体，使之畅通无阻经过阀门。V型阀球表面硬化处理，经磨削拋光，平滑耐磨；

6、阀座：采用波形弹簧预紧，使密封座始终与阀芯紧密接触，密封性能好，可对在长期使用中密封副磨损起到自动补偿作用。

7、软密封阀座和金属阀座可互换以满足不同工况；

8、更换阀座步骤简单方便；

9、小流量控制：通过对小口径阀芯特殊V型开口的加工，可实现小Cv值控制。

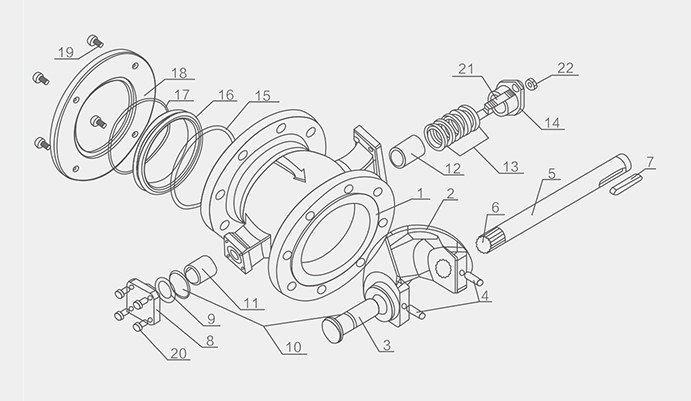

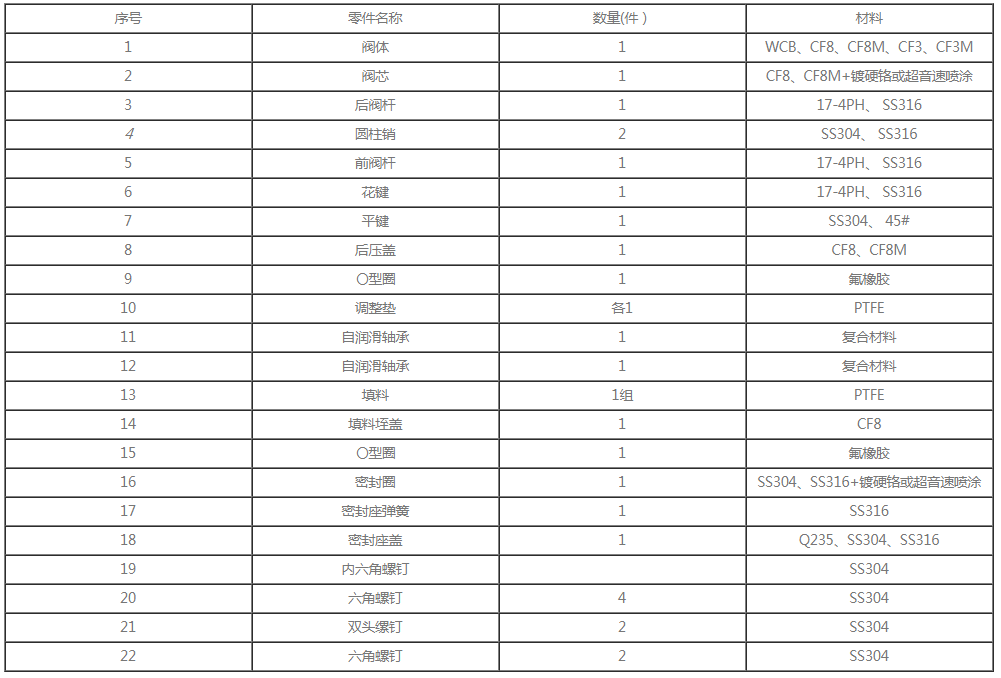

■主要零件材料

V型球阀种执行器配置表PN16

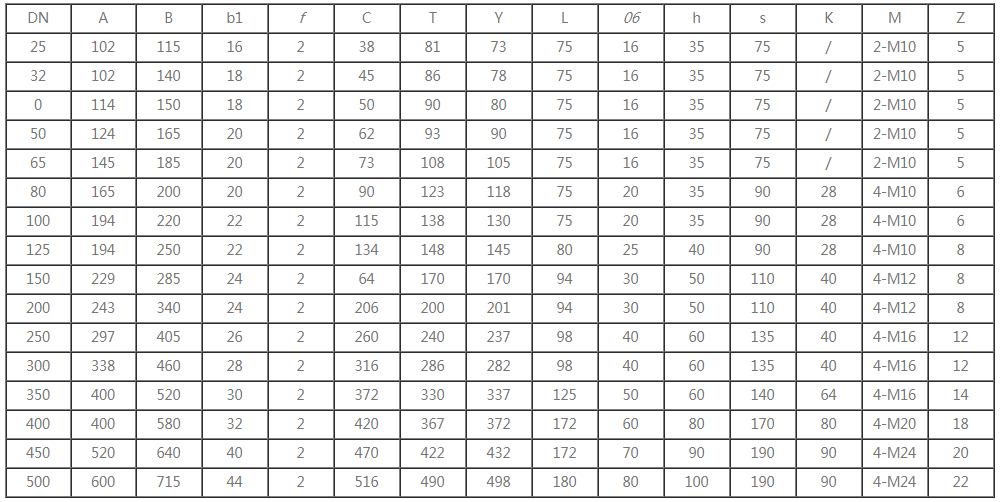

阀体外形尺寸

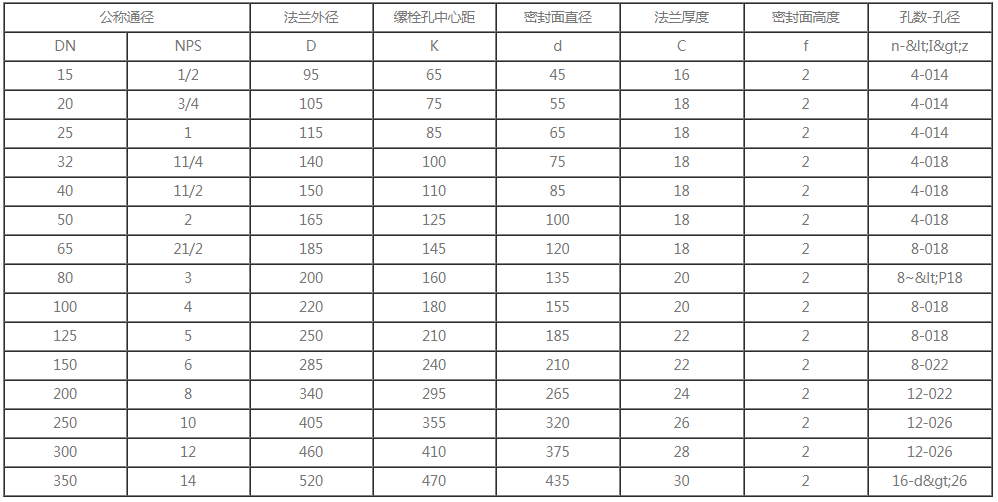

阀体端面法兰连接尺寸PN16

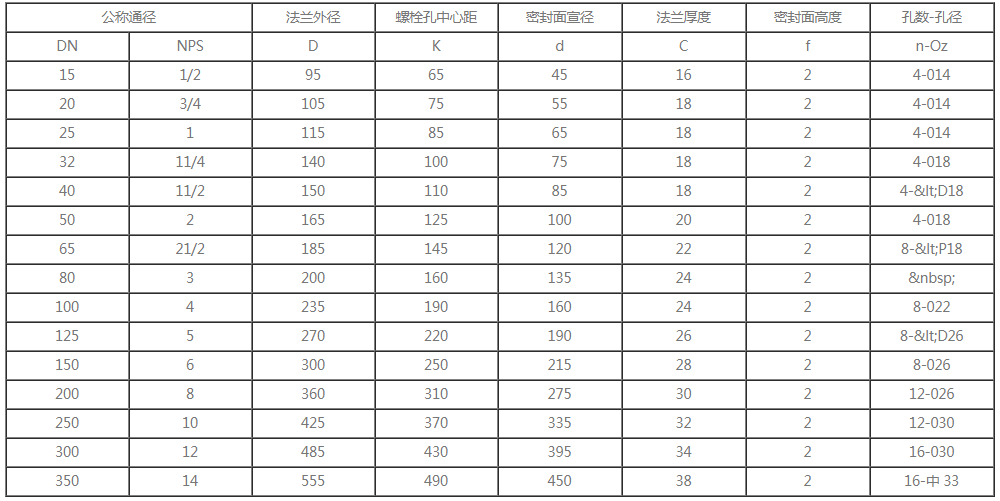

阀体端面法兰连接尺寸PN25

气动V型调节球阀订货需知

气动衬氟V型调节球阀订货时衣提供以下参数：

工作介质、工作温度、介质密度、阀前压力、阀后压力；

大、正常、小流量；

连接方式、操作方式、故障位置、管道口径/公称通径、公称压力；

附件（定位器、电磁阀、过滤减压阀、限位开关、锁闭阀等）；
